Med den stigende efterspørgsel efter præcisionsbearbejdning inden for områder som emballagetryk, farmaceutisk emballage, elektroniske produkter og avancerede gaveæsker, udvikler udstansningsfremstilling sig mod høj præcision, flere processer og automatisering. For sandwich-matricer, præcisions elektroniske matricer og high-end emballeringsmatricer har traditionelle manuelle bøjnings- og hakmetoder visse begrænsninger med hensyn til forarbejdningseffektivitet, dimensionel konsistens og tilpasningsevne til komplekse processer.
Den multifunktionelle automatiske bukkemaskine ABM-832C2, der opfylder kravene til højpræcisions-udstansningsbearbejdning, integrerer bukning, hak, lipning, formskæring og broprocesser. Kombineret med hak med flere specifikationer, automatisk regelændring og et højpræcisionsfødesystem giver det en mere stabil og effektiv automatiseret løsning til kompleks udstansningsbearbejdning.

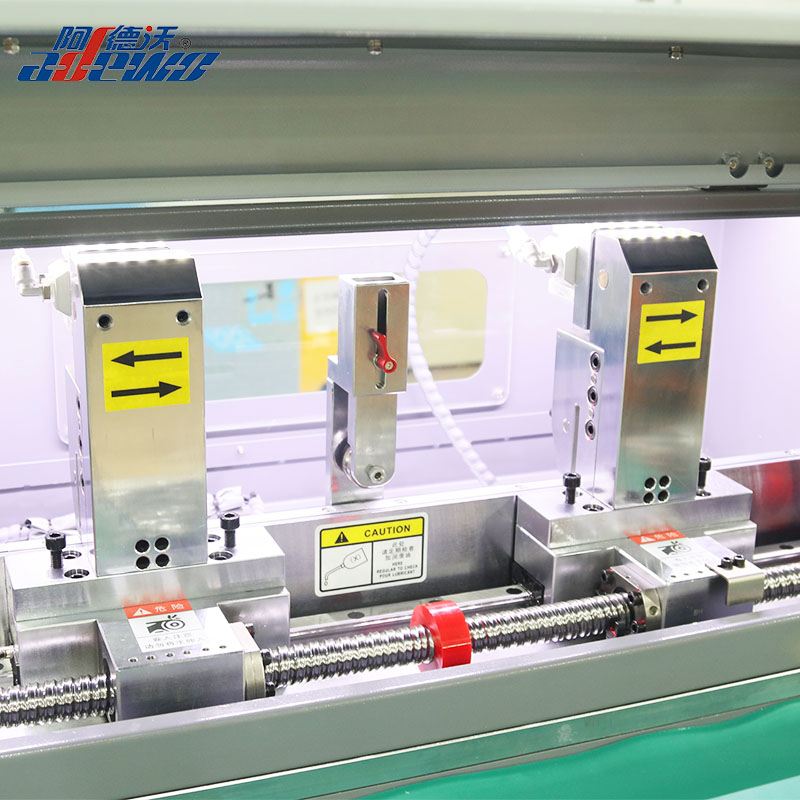

1. Specifikationer for flere hak, velegnet til præcisionsskæring.
ABM-832C2 understøtter 1 til 4 forskellige snitkonfigurationer med en minimumspunktstørrelse på 0,2 mm. nickbredde og -dybde kan indstilles via software. Nicking-specifikationer kan vælges fleksibelt til forskellige matricestrukturer for at opfylde præcisions- og konsistenskravene til præcisionspakning og komplekse matricestrukturer.

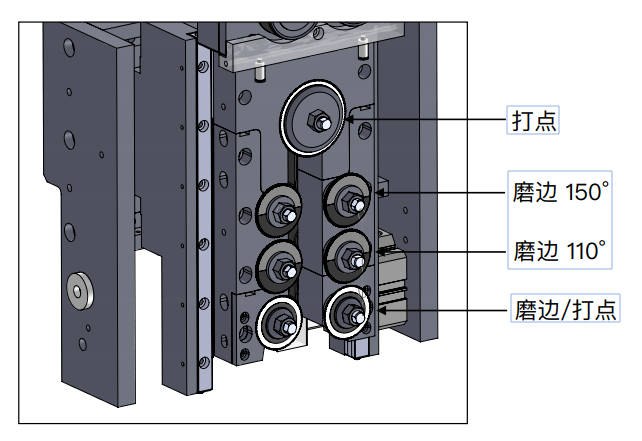

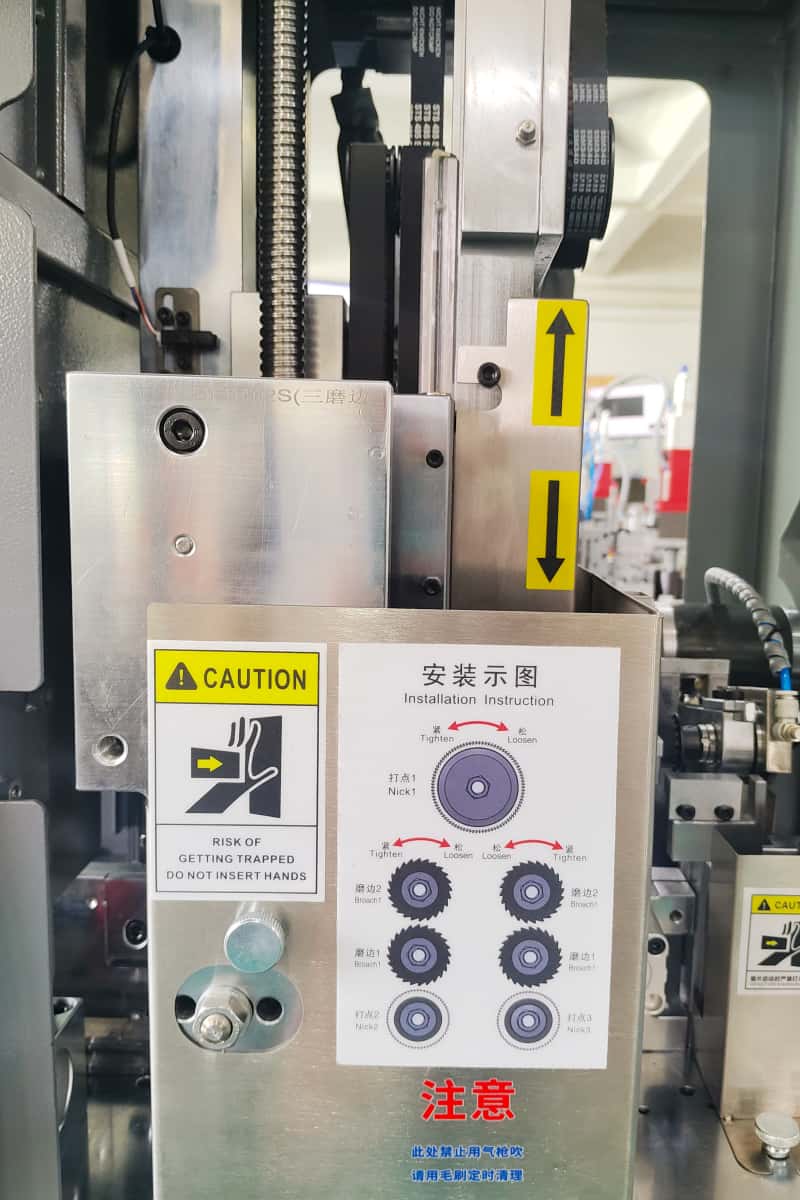

2. Slibning af dobbelte/tre grupper for at forbedre bearbejdningstilpasningsevnen
Udstyret kan konfigureres med 2 eller 3 sæt brydesystemer, kombineret med multifunktionelle stanseværktøjer, og kan konfigureres til bearbejdning i henhold til forskellige skærematerialer og udstanseprocesser. Funktioner såsom bøjning, hak, broching, formskæring, bro og fladskæring er integreret, hvilket reducerer procesændringer mellem flere maskiner og forbedrer den samlede behandlingseffektivitet.
3. Automatisk linealkassette (6 spoler)
ABM-832C2 kan udstyres med en automatisk regelkassette, der understøtter den centraliserede konfiguration af forskellige bearbejdningsregler.
Maskinen henter automatisk de tilsvarende skæreregler i henhold til bearbejdningsprogrammet, hvilket reducerer manuelle regelskifteoperationer. Den er især velegnet til multi-proces, kontinuerlig matriceproduktion og kan yderligere forbedre automatiseringsniveauet af udstyret.
4.Fremføringsnøjagtighed på ±0,03 mm, der opfylder kravene til højpræcisionsbearbejdning.
Udstyret vedtager en automatisk fodringsstruktur med en fodringsnøjagtighed på ±0,03 mm. Den mindste bøjningsdimension foran er 1,5 mm, og den mindste bøjningsdimension på bagsiden er 1,0 mm. Den understøtter klingehøjder på 8-32 mm og klingematerialetykkelser på 0,45, 0,53, 0,71 og 1,05 mm og er kompatibel med DXF- og DWG-filformater, hvilket muliggør direkte integration med digitalt udstansningsdesign og produktionsprocesser. Den er velegnet til forskellige avancerede udstansningsapplikationer.
5. Ansøgninger:
Med sin multi-specifikationsmærkning, multi-group broaching og automatiske regelændringsmuligheder er ABM-832C2 primært velegnet til udstansningsapplikationer, der kræver høj præcision og proceskontrol, herunder:

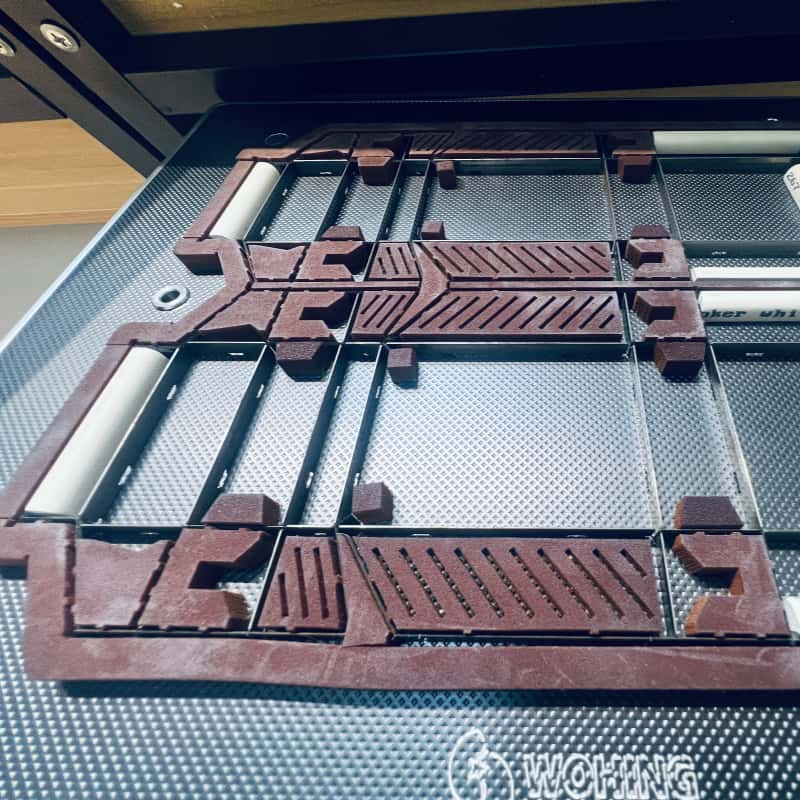

Sandwichmatricer, Apotekerpakke avancerede luksuspapirkasser skærematricer, højpræcisionselektronikskæreforme, cigaretemballage- og tobakspapirmatricer
plus alle standardtyper:

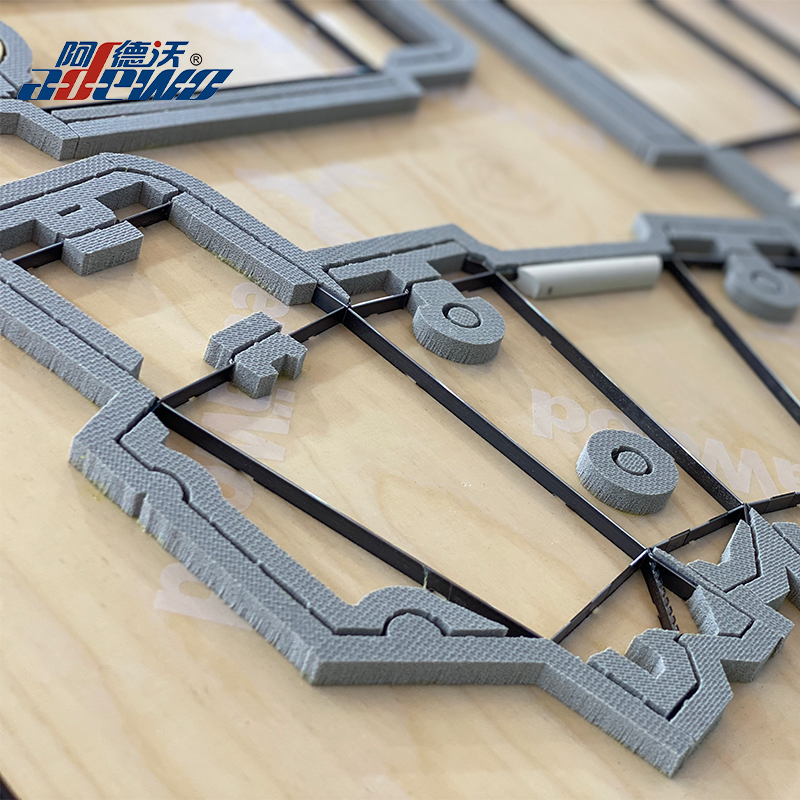

Papir-/papskærematricer, paknings- og tætningsmatricer, termoformningsmatricer, foldekartonmatricer, etiketmatricer, bølgeformede matricer, puslespilsmatricer
For forskellige produktstrukturer kan procesparametre justeres via software for at opnå en mere fleksibel udstansningsbehandling.
6. Tekniske kerneparametre
Projekt parametre
Understøttet linealtykkelse: 0,45 / 0,53 / 0,71 / 1,05 mm
Understøttet tommestokhøjde: 8–32 mm
Minimum bøjningsstørrelse foran: 1,5 mm
Minimum bøjningsstørrelse bagpå: 1,0 mm
Fodringsnøjagtighed: ±0,03 mm
Bøjningsflade: 0,2 mm
Valgmuligheder for Nicking-størrelse: enkelt/dobbelt/tre/fire
Minimum hakdybde: 0,2 mm
Broaching konfiguration: dobbelt gruppe/ tre gruppe
Automatisk linealkassette med 6 spoler
Understøttede filformater: DXF, DWG
Samlet effekt: 3KW
Udstyrsdimensioner: 2850×800×1600 mm
Udstyrsvægt 540 kg
7. Fremme udviklingen af udstansningsbehandling hen imod høj præcision og automatisering.
Til high-end emballering og præcisions-udstansningsfremstilling skal udstyret ikke kun have stabil bøjningspræcision, men skal også tage højde for multi-proces integration, hurtig regelændring og behandlingsfleksibilitet.
ABM-832C2 integrerer flere udstansningsprocesser i én maskine gennem flere udstansninger, 1-4 specifikationer, 6-spoler automatisk linealkassette og ±0,03 mm højpræcisionsfremføring. Det giver automatiseret behandlingsstøtte til produktion af præcisionsudstansningsforme til sandwichudskæring, farmaceutisk emballage, premium gaveæsker, elektronisk og cigaretemballage.
ABM-832C2 opgraderer fra en enkelt bukkematricemaskine til en multi-proces, højpræcision automatiseret maskine, og udvider yderligere anvendelsen af automatisk bukkematriceudstyr inden for high-end matricefremstilling.
