Hvad er en bro i formgivning?

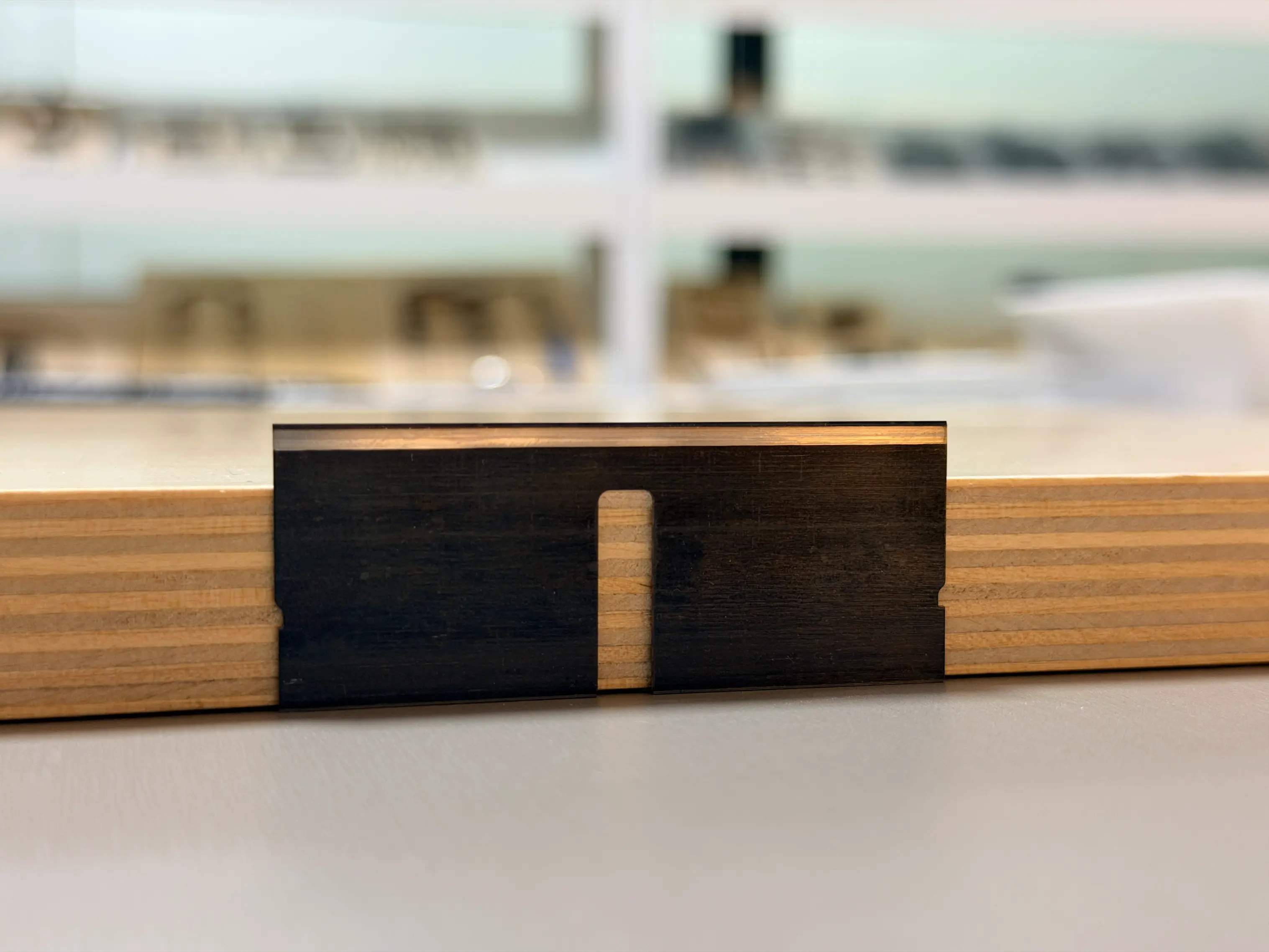

Ved fremstilling af laserskåret matriceplade, efter at matricepladen er skåret, skal hele strukturen forblive forbundet og opretholde tilstrækkelig styrke til montering og produktion.
Forbindelsespunkterne mellem forskellige sektioner af matricepladen kaldesBro.
En korrekt designet bro hjælper med at opretholde den generelle stabilitet af matricepladen og sikrer, at skærereglerne og foldereglerne forbliver i deres korrekte positioner under drift.
Hovedfunktioner af broer i stål styrematricer
1. Oprethold pladestyrken og integriteten
Under laserskæring af matricepladen dannes der mange skærelinjer og åbninger.
Uden korrekt brodesign kan matricepladen adskilles i forskellige sektioner, hvilket gør montering og håndtering vanskelig.
Broer hjælper:Hold matricen som én komplet struktur
2. Hold stålreglerne i den rigtige position
Broer hjælper også med at opretholde positionen af:
Skæreregler
Skrappe regler
Dette forhindrer reglerne i at bevæge sig på grund af eksterne kræfter under matricesamling og udstansningsoperationer.
Typer af broer efter bredde
Brobredden vælges normalt i henhold til matricepåføringen og skærematerialet.
①Stor bro
Bredde: 6–10 mm
Store broer bruges almindeligvis til:
②Medium bro
Bredde: 2–5 mm
Mellemstore broer bruges almindeligvis til:
③ Lille bro
Bredde: Under 2 mm
Små broer bruges til:
Korte skære-/foldelinjer
Hvordan laves broer i formfremstilling?
Efter at have forstået betydningen af broer, kan mange matriceproducenter spørge:
Hvilket udstyr kan bruges til at lave broer i stålstænger?
Traditionelt blev broer lavet Manual Bridge Machine (Manual Notcher).
Men med udviklingen af automationsteknologi kan moderne automatiske regelbøjningsmaskiner fuldføre brobehandling mere effektivt og præcist.
Der er hovedsageligt tre almindelige metoder til brofremstilling:

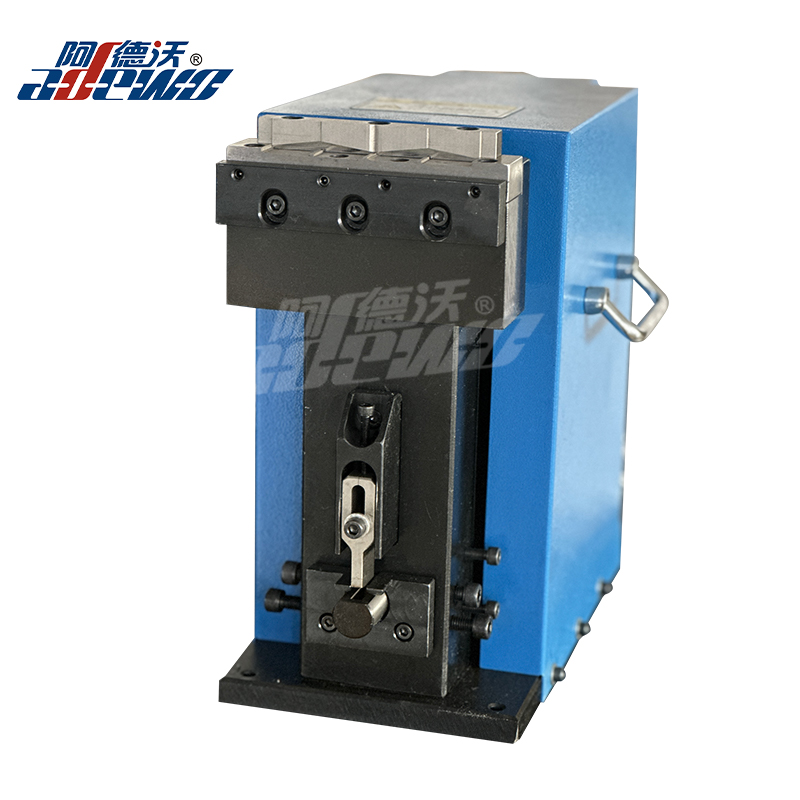

En manuel bromaskine er et af de traditionelle værktøjer, der bruges til fremstilling af matrice.
Operatøren placerer manuelt ståltommelen og trykker på broværktøjet for at skabe den nødvendige forbindelse.
Fordele:
✔ Lave investeringsomkostninger
✔ Velegnet til lejlighedsvis brobehandling
Begrænsninger:
Manuel brofremstilling afhænger dog i høj grad af operatørens erfaring.
Udfordringer omfatter:
Det er mere velegnet til produktion af små mængder eller simple matriceapplikationer.
En pneumatisk bromaskine bruger trykluft til at skabe broer på stålregler.
Sammenlignet med manuelle værktøjer giver det stærkere og mere stabil behandling.
Fordele:
✔ Mere konstant tryk
✔ Reduceret operatørindsats
✔ Velegnet til gentagen brobehandling
Pneumatiske bromaskiner bruges almindeligvis i matricefremstillingsbutikker, der kræver højere effektivitet end manuel behandling.
Begrænsninger:

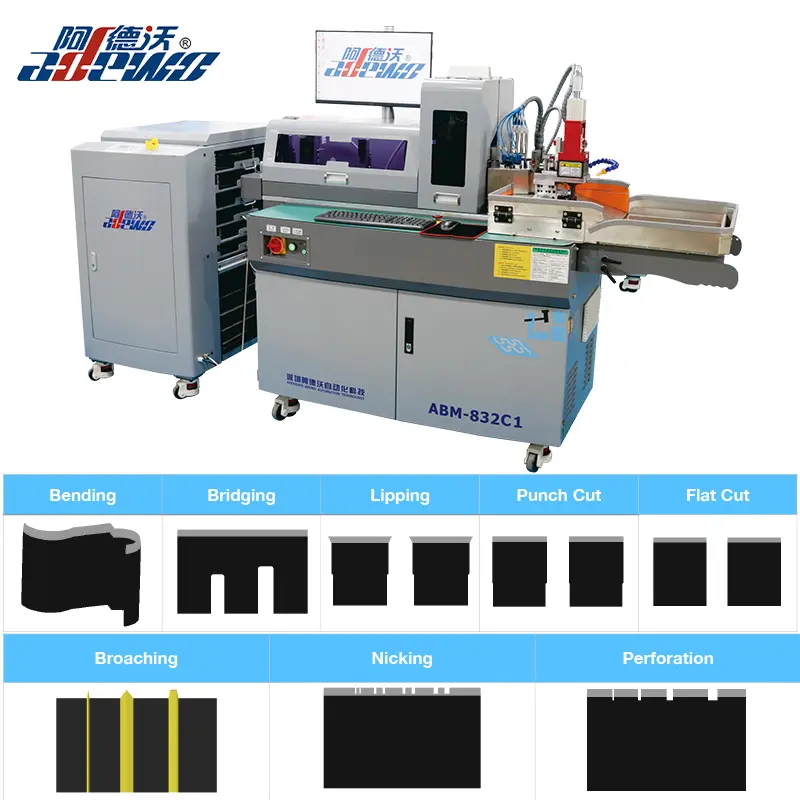

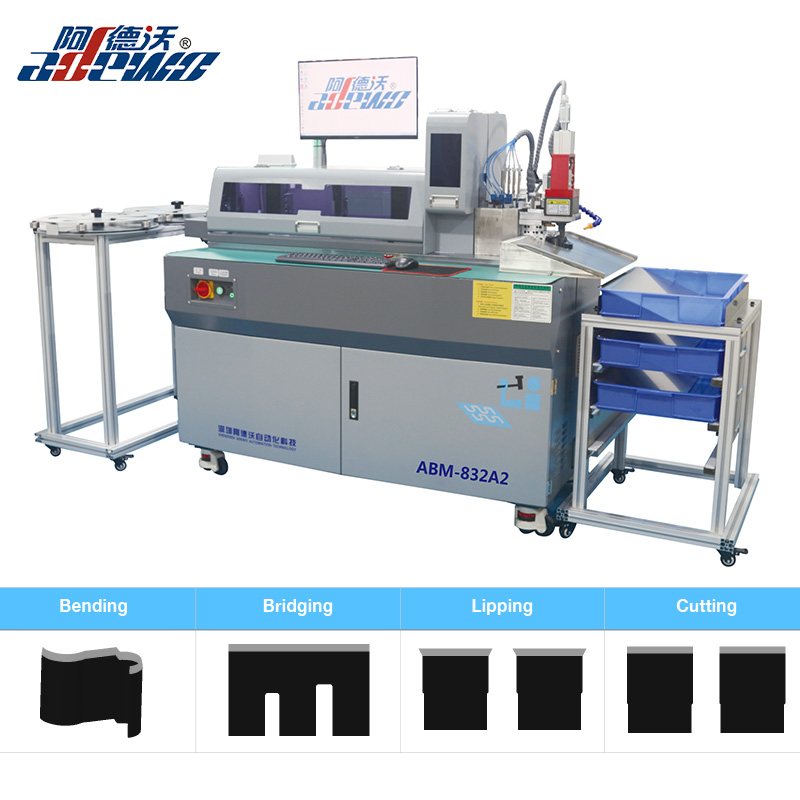

3. Automatisk regelbøjningsmaskine med brofunktion
Moderne automatiske regelbøjningsmaskiner integrerer brobehandling i den automatiske produktionsarbejdsgang.
Maskinen kan behandle:
Andre specialfunktioner
ifølge matricetegningen.
Fordele ved at lave broer med en automatisk regelbøjningsmaskine
1. Højere nøjagtighed
Maskinen behandler automatisk bropositioner i henhold til designdataene.
Fordele:
✔ Nøjagtig broplacering
✔ Konsekvent brostørrelse
✔ Forbedret matricekvalitet
2. Højere produktionseffektivitet
I stedet for at flytte mellem forskellige maskiner kan operatører gennemføre flere processer på én maskine.
Dette reducerer:
3.Flere funktioner i én maskine
Sammenlignet med traditionelle bromaskiner kan moderne automatiske bukkere kombinere flere operationer:
Dette giver en mere komplet løsning til moderne matricefremstilling.
Hvorfor vælger flere matriceproducenter automatiske regelbøjningsmaskiner?
Efterhånden som emballagedesign bliver mere komplekst, og kunderne kræver hurtigere levering, har matriceproducenter brug for udstyr, der kan forbedre både effektivitet og kvalitet.
En automatisk linealbukkemaskine laver ikke kun broer, men giver også en komplet løsning til behandling af stållinealer.
For virksomheder, der ønsker at opgradere deres produktionskapacitet, er automatisering ved at blive et vigtigt skridt hen imod:
