Hvad er en broaching i formfremstilling?

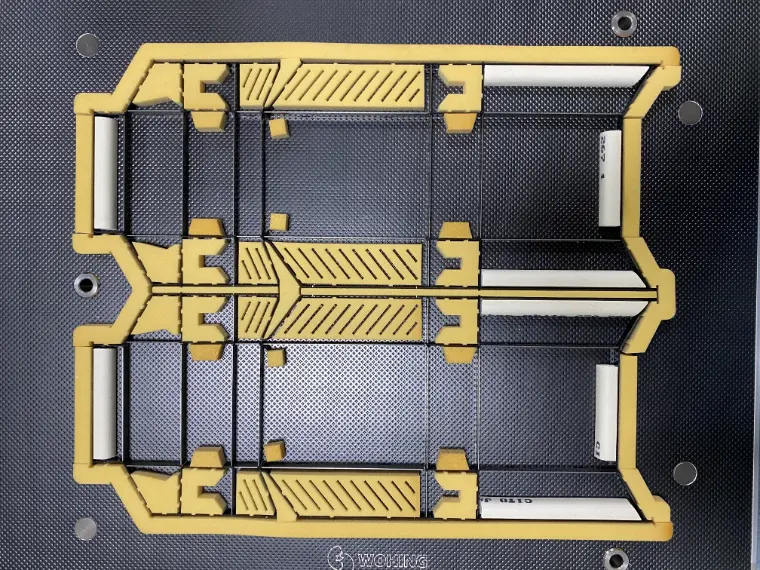

Broaching er en præcisionsslibeproces, der bruges til fremstilling af stålregelmatrice.

Der er lavet en lille aflastningsrille på indersiden af ​​stållinjalen, hvor bøjning er påkrævet.

Dette reducerer interferens ved linealkryds, forhindrer højdetab efter bøjning med skarpe vinkler og sikrer nøjagtig linealtilpasning og stabil skæreydelse.

Hvorfor er der brug for broaching til skærematricer til stålregel?

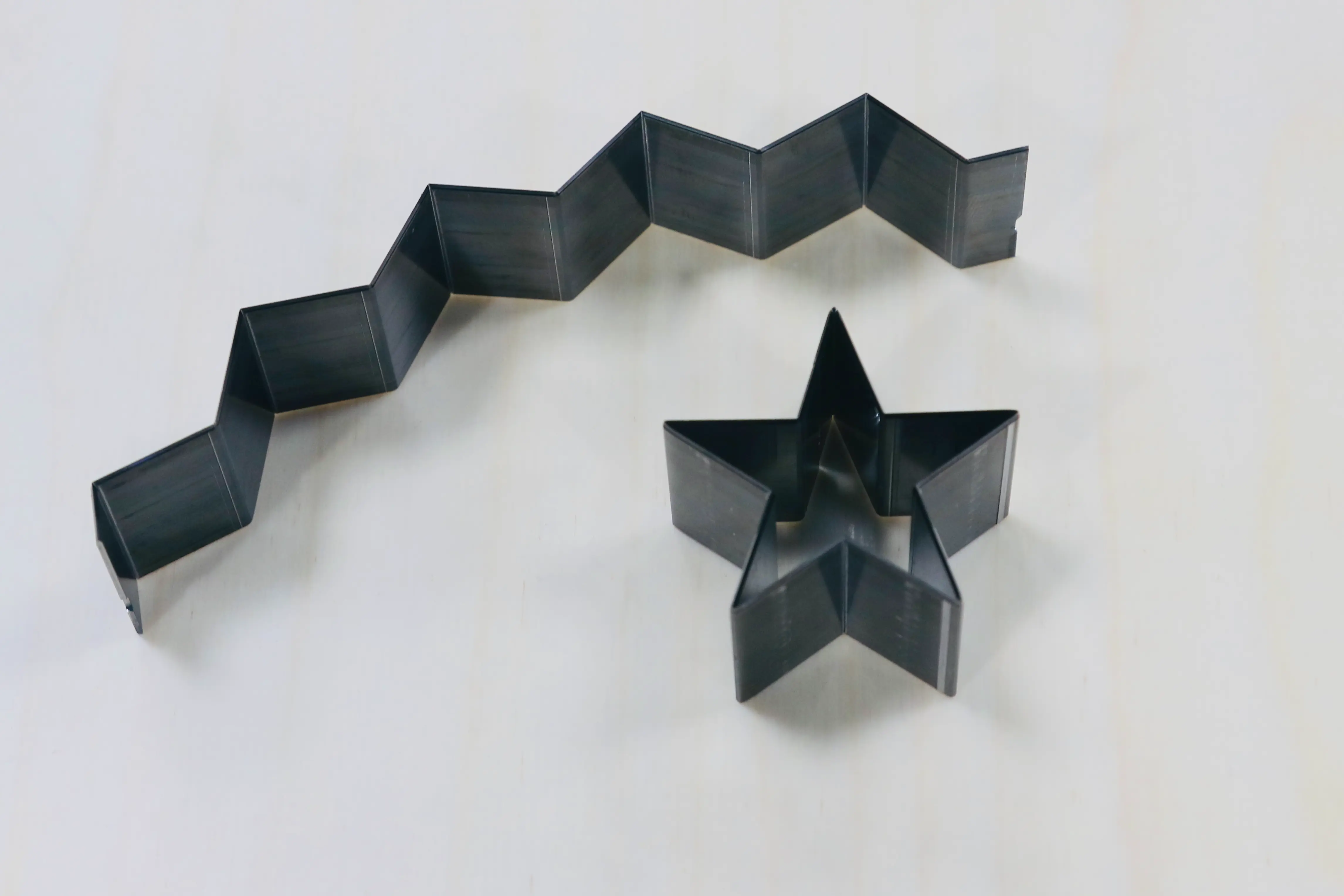

For eksempel, når du producerer en fempunkts stjerneform, kan brug af lineal splejsning (sammenføjning af separate stålregler) ved skarpe hjørner reducere den samlede styrke af matricestrukturen.

Det splejsede område kan blive svagere under gentagne skæreoperationer, hvilket påvirker matricens holdbarhed og stabilitet.

Uden at bryde kan det også skabe udfordringer at bruge en enkelt stållineal til at danne skarpe hjørner.

Under bøjning komprimeres den indvendige side af linealen, hvilket kan få det skarpe hjørne til at blive afrundet.

Som følge heraf opnår den endelige matrice muligvis ikke den krævede skarpe vinkelformningskvalitet.

Med rømmeprocessen skabes en aflastningsrille ved bøjningsområdet, før stållinjalen dannes.

Dette gør det muligt for reglen at bøje i skarpe vinkler, mens den originale klippehøjde og strukturelle styrke bibeholdes.

Hvorfor er broaching vigtigt for højpræcisionsfremstilling?

Da efterspørgslen efter premium-emballage fortsætter med at vokse, især i industrier som cigaretemballage, farmaceutisk emballage og avancerede kartonkasser, kræver producenter højere præcision for komplekse og uregelmæssige former.

Derfor bliver broaching-teknologien stadig vigtigere i moderne fremstilling af stålregelmatrice.

Andre anvendelser af broaching i stålregelformfremstilling

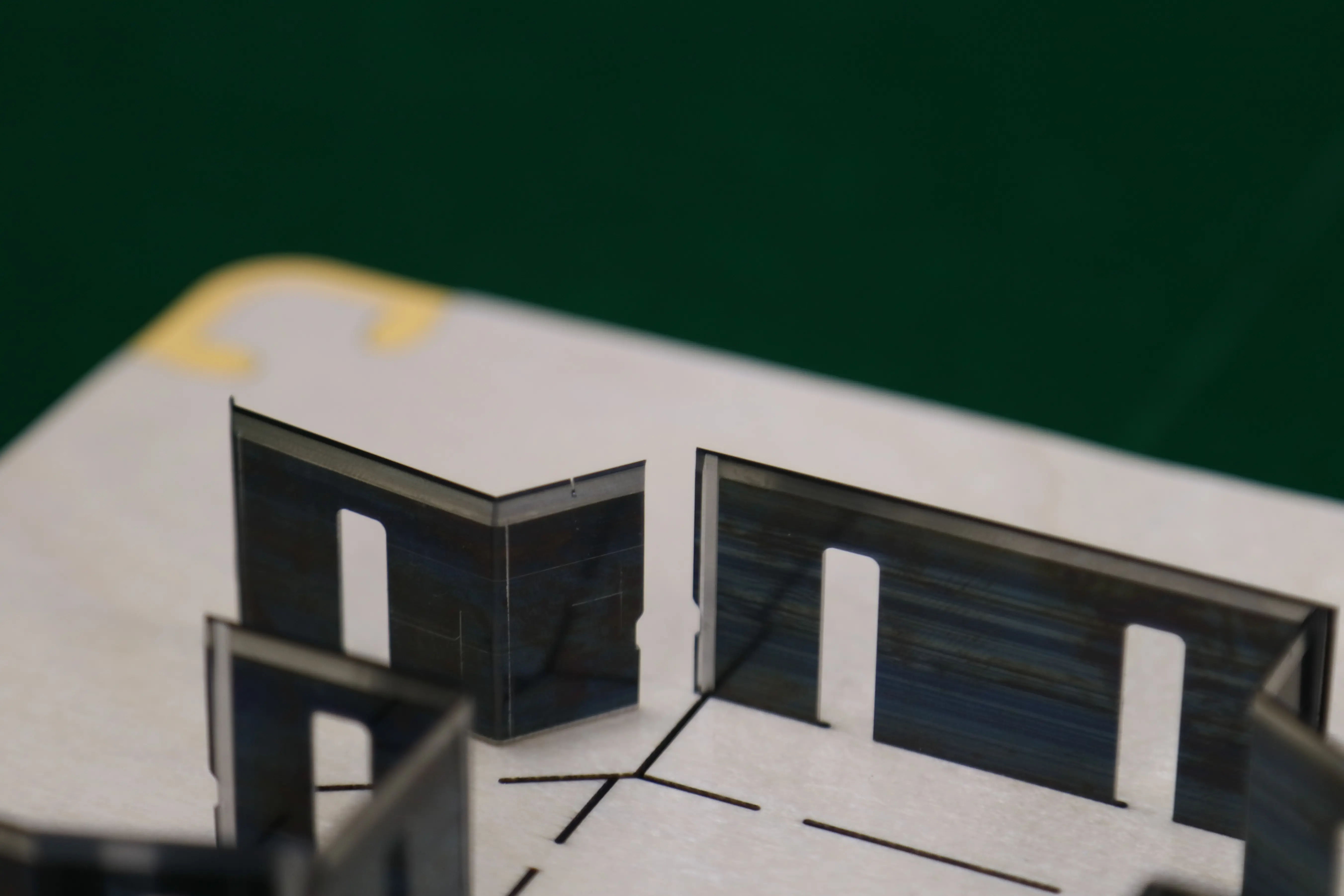

Udover at forbedre dannelsen af ​​skarpe hjørner, bruges broching også til at forbedre nøjagtigheden af ​​stållineskrydsninger og forbedre skæreydelsen.

Med den stigende efterspørgsel efter emballage af høj kvalitet, især i industrier som premium kartonemballage, farmaceutisk emballage og specialformede æsker, er kravene til skærenøjagtighed og regeltilpasning blevet mere og mere stringente.

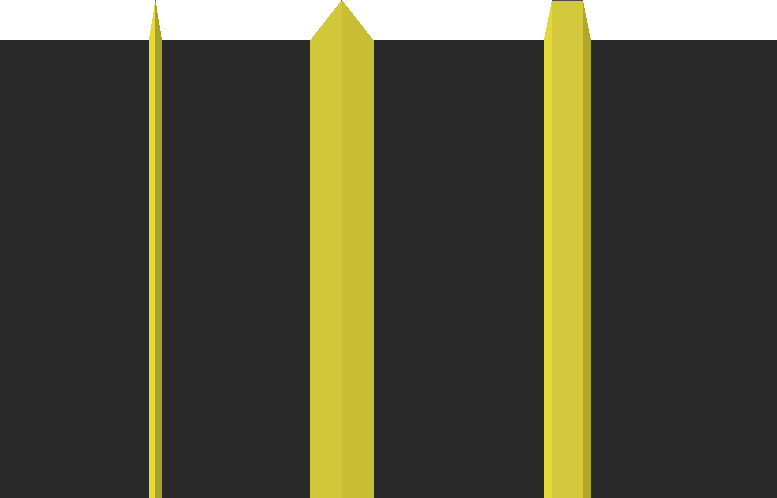

Ved skæringspunkterne, hvor vandrette og lodrette stållinjaler mødes, kan skærets skrå vinkel skabe et lille mellemrum mellem linerne.

Dette mellemrum kan påvirke tilpasningsnøjagtigheden af ​​skærekanterne og kan føre til inkonsistente skæreresultater eller mærker på slutprodukterne.

Ved at anvende broaching ved stållinealens skæringsområde skabes en lille aflastningsrille for at reducere interferens forårsaget af skærekantens skrå vinkel.

Dette gør det muligt for stålreglerne at passe tættere sammen og forbedrer matricestrukturens samlede nøjagtighed og stabilitet.

Hvordan behandles broaching ved fremstilling af stålregelmatrice?

Traditionelt var broaching en manuel proces, der krævede dygtige operatører til at slibe aflastningsriller på bestemte positioner.

Med udviklingen af ​​automatisk bukketeknologi kan broaching nu integreres i den automatiske bukkeproces, hvilket forbedrer effektiviteten og ensartetheden.

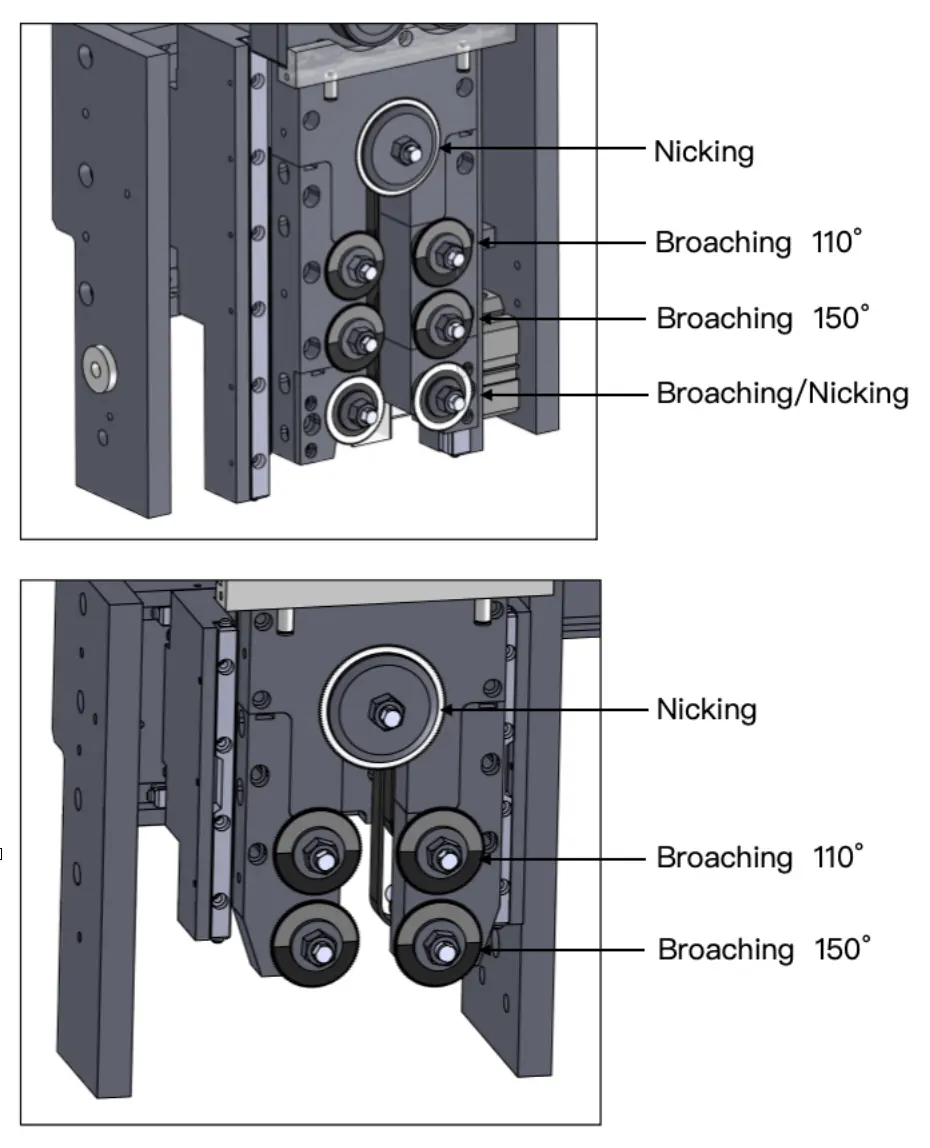

ADEWO ABM-832C2 Multi-Function Auto Bender Machine bruger wolframcarbid slibeskiver til at bearbejde riller på stålliner.

Maskinen understøtter både CW (med uret) og CCW (mod uret) åbningsretninger, hvilket sikrer fleksibel bearbejdning til forskellige bøjningsvinkler og matricedesigns.

ABM-832C2 kan udstyres med to eller tre sæt savklinger i overensstemmelse med forskellige anvendelseskrav.

Forskellige klingebredder kan vælges for at opnå præcise brudresultater for forskellige stålline-specifikationer og bøjningsforhold.

Med intelligent softwarestyring analyserer maskinen automatisk geometrien og bøjningsvinklerne på den importerede tegning.

I overensstemmelse med den påkrævede vinkel og position identificerer systemet, hvor der er behov for oprømning og vælger automatisk det passende skæresavblad til bearbejdning.
