I formfremstillingsindustrien er stålreglen forkanten af matricen. Dens nøjagtighed bestemmer kvaliteten af hver kasse, karton eller emballageprodukt, der skæres. En stålregel, der er bøjet unøjagtigt med selv en brøkdel af en millimeter, vil producere en matrice, der ikke skærer rent, hvilket fører til dyrt produktionsspild. I årtier var bøjningen af stålline en manuel proces, der krævede dygtige operatører til at bruge håndværktøj og fysiske skabeloner. Resultaterne var kun så gode som operatørens dygtighed, og konsistens var svær at opnå. Introduktionen af den automatiske bøjningsmaskine transformerede denne proces, hvilket bragte præcisionen af computerens numeriske kontrol til bøjningen af stålline.

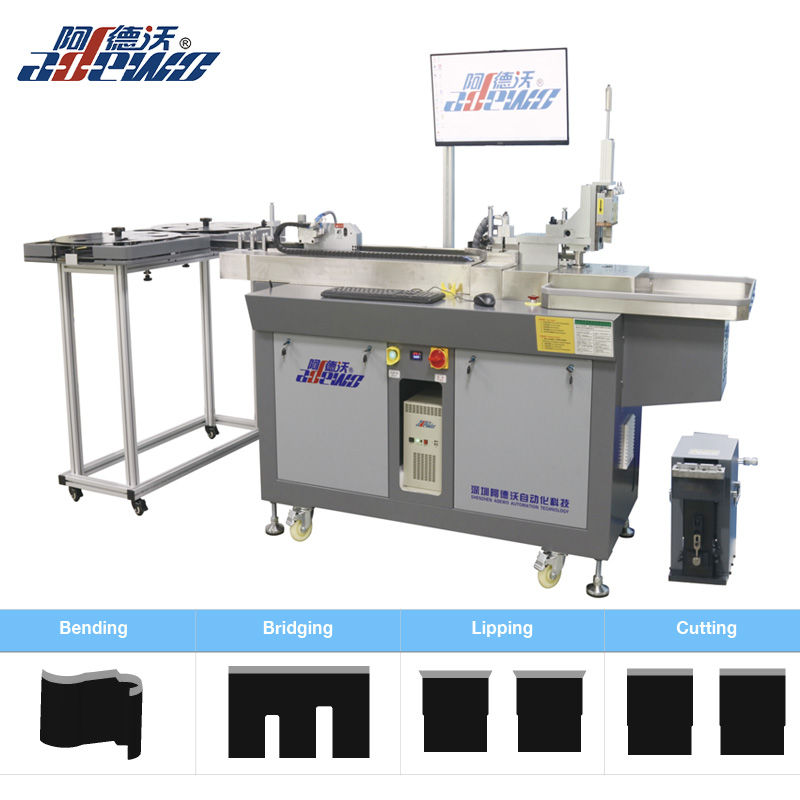

Kernen i autobenderens nøjagtighed ligger i dens bøjningsfunktion. Denne funktion er ikke en simpel mekanisk handling; det er et sofistikeret samspil mellem servomotorer, præcisionsværktøjer og kontrolalgoritmer i realtid. DeBasic Model Auto Bender, udviklet af Adewo Automation Equipment Co., ltd., er designet til at levere ensartede bøjninger med høj nøjagtighed, der opfylder de krævende krav til moderne formfremstilling. Denne artikel giver en teknisk analyse af bøjningsfunktionen, der forklarer de mekanismer, der muliggør nøjagtig formgivning af stållinjalen. Vi vil undersøge servokontrolsystemet, geometrien af bøjningsværktøjet, kompensationsalgoritmerne, der tager højde for materialets tilbagespring, og kvalitetskontrolforanstaltningerne, der sikrer, at hver bøjning er præcis.
Bukkefunktionen i en autobukker er det mekaniske og elektroniske system, der forvandler en lige længde af stållineal til en præcist formet skærkant. En stållineal er en strimmel af hærdet stål med en skarp skærekant på den ene side og en takket eller almindelig krop på den anden. Det bruges til fremstilling af matrice til at skabe skærebanen for en matrice. Autobukkeren tager en lige line, fører den ind i bøjningshovedet og udfører derefter en række bøjninger for at skabe den ønskede form. Bøjningsfunktionen skal være i stand til at frembringe bøjninger af forskellige vinkler (typisk 90 grader, men også andre vinkler) og radier med en høj grad af nøjagtighed og repeterbarhed.
Bøjningsfunktionen er sammensat af flere nøglekomponenter. Den første er fremføringsmekanismen, som fremfører ståltråden til den korrekte position for hver bøjning. Fremføringsmekanismen bruger præcisionsruller eller et gribesystem til at flytte linealen med nøjagtighed. Den anden komponent er bøjningshovedet, som indeholder det værktøj, der faktisk danner bøjningen. Bøjningshovedet bruger typisk en kombination af en bukkestempel og en matrice, eller et sæt ruller, til at deformere ståltråden. Den tredje komponent er styresystemet, som koordinerer fremførings- og bøjningshandlingerne ud fra det programmerede mønster. Styresystemet bruger servomotorer til at drive fremførings- og bøjningsakserne, hvilket sikrer, at bevægelserne er præcise og gentagelige.
Nøjagtigheden af bøjningsfunktionen bestemmes af præcisionen af disse komponenter og de kontrolalgoritmer, der styrer dem. PåAdewo Automation Equipment Co., Ltd., vores Basic Model Auto Bender er designet til at opnå en bøjningsnøjagtighed på +/- 0,1 mm for bøjningspositionen og +/- 0,5 grader for bøjningsvinklen. Dette niveau af nøjagtighed er afgørende for at producere matricer, der opfylder de snævre tolerancer, der kræves for højkvalitetsemballage. Følgende tabel giver en oversigt over de vigtigste komponenter i bøjningsfunktionen og deres roller.
| Komponent | Fungere | Indvirkning på nøjagtighed |
| Fodermekanisme | Fremfører stållinealen til bøjningsposition | Bestemmer nøjagtigheden af bøjningsplaceringen langs reglen |
| Bøjende hoved | Danner bøjningen i stålreglen | Bestemmer nøjagtigheden af bøjningsvinklen og radius |
| Servo motorer | Kør fremførings- og bukkeakserne | Giv bevægelsens præcision og repeterbarhed |
| Kontrolsystem | Koordinerer fremførings- og bøjningshandlinger | Sikrer, at den korrekte rækkefølge og parametre bruges |
| Værktøj | Stanser eller ruller, der danner bøjningen | Bestemmer kvaliteten af bøjningen og værktøjets levetid |
Servostyring er grundlaget for bøjningsfunktionens nøjagtighed. En servomotor er en motor, der er udstyret med en feedback-enhed, typisk en encoder, der rapporterer motorens position og hastighed til controlleren. Regulatoren sammenligner den faktiske position med den kommanderede position og justerer motorens input for at minimere fejlen. Denne lukkede sløjfe kontrol er afgørende for at opnå præcise og gentagelige bevægelser. I en autobukker drives fremføringsaksen og bøjningsaksen begge af servomotorer. Fremføringsaksen skal flytte ståltråden til den nøjagtige position for hver bøjning. Bukkeaksen skal dreje bukkeværktøjet til den nøjagtige vinkel. Enhver fejl i disse akser vil resultere i en unøjagtig bøjning.
Præcisionen af et servosystem bestemmes af flere faktorer, herunder koderens opløsning, stivheden af det mekaniske system og kvaliteten af kontrolalgoritmen. En encoder med høj opløsning kan registrere meget små ændringer i positionen, hvilket gør det muligt for controlleren at foretage finjusteringer. Et stift mekanisk system sikrer, at motorens bevægelse overføres til værktøjet uden slør eller flex. En velafstemt styrealgoritme sikrer, at motoren reagerer hurtigt og gnidningsløst på kommandoer, uden overskridelse eller oscillation. Hos Adewo Automation Equipment Co., Ltd., bruger vores Basic Model Auto Bender højopløsnings absolutte indkodere og en stiv mekanisk struktur for at sikre præcis servostyring. Vores kontrolalgoritmer er indstillet til at give hurtig, stabil respons til de krævende krav til bøjning af stålregel.
Følgende tabel sammenligner ydelsen af en servostyret bukkefunktion med en stepmotorstyret bukkefunktion. Stepmotorer er en anden almindelig mulighed for bevægelseskontrol, men de har begrænsninger i nøjagtighed og drejningsmoment.
| Parameter | Servo kontrol | Steppermotorstyring |
| Feedback | Lukket sløjfe (encoder) | Open-loop (ingen feedback) |
| Positionsnøjagtighed | Høj (+/- 0,01 mm typisk) | Moderat (+/- 0,05 mm typisk) |
| Gentagelighed | Fremragende | God |
| Moment ved høj hastighed | Høj | Aftager med hastigheden |
| Risiko for mistede skridt | Ingen (lukket sløjfe) | Mulig under overbelastning |
| Koste | Højere | Sænke |
Brugen af servostyring i vores Basic Model Auto Bender er en nøgleårsag til dens overlegne bøjningsnøjagtighed. Den lukkede sløjfe-feedback sikrer, at maskinen altid kender den nøjagtige position af fremførings- og bøjningsakserne, og den kan rette eventuelle fejl i realtid. Dette er især vigtigt ved bøjning af højstyrke stålregler, som kræver større kræfter og kan få en stepmotor til at miste trin. Med servostyring bevarer maskinen sin nøjagtighed selv under krævende forhold.
Geometrien af bøjningsværktøjet er en anden kritisk faktor for at opnå nøjagtige bøjninger. Værktøjet består af bukkestempelet og bukkematricen, eller i nogle designs, et sæt formningsvalser. Værktøjets form og dimensioner bestemmer bøjningens radius og vinkel. Værktøjet skal designes, så det matcher stålreglens egenskaber, herunder dens tykkelse, hårdhed og den ønskede bøjningsradius. Et misforhold mellem værktøjet og regelen kan resultere i unøjagtige bøjninger, revner eller for stort slid på værktøjet.
De vigtigste værktøjsparametre, der påvirker bøjningspræcisionen, er stanseradius, matriceåbningen og matricevinklen. Stempelradius bestemmer den indvendige radius af bøjningen. Matriceåbningen bestemmer mængden af materiale, der bøjes, og tilbagespringsegenskaberne. Matricevinklen bestemmer bøjningens endelige vinkel. For en standard 90-graders bøjning er matricevinklen typisk 90 grader, men stansen og matricen skal være designet til at tage højde for tilbagespringet af stålreglen. Tilbagespring er materialets tendens til delvist at vende tilbage til sin oprindelige form, efter at bøjningskraften er fjernet. For at opnå en 90 graders bøjning skal værktøjet overbøje linealen til for eksempel 92 grader, så den fjeder tilbage til 90 grader.
Værktøjet i vores Basic Model Auto Bender er fremstillet af højkvalitets værktøjsstål og er præcisionsslebet for at sikre nøjagtige dimensioner. Værktøjet er også designet til hurtig omstilling, så operatøren kan skifte mellem forskellige bøjningsradier og vinkler med minimal nedetid. Vores fabrik hos Adewo Automation Equipment Co., Ltd. giver en række værktøjsmuligheder, der passer til forskellige stållinealtyper og bøjningskrav. Følgende tabel opsummerer de vigtigste værktøjsparametre og deres indflydelse på bøjningspræcision.
| Værktøjsparameter | Fungere | Indvirkning på bøjningspræcision |
| Punch Radius | Bestemmer bøjningens indvendige radius | Påvirker direkte bøjningsradius nøjagtigheden |
| Die åbning | Bestemmer mængden af bøjet materiale | Påvirker tilbagespring og den endelige vinkel |
| Die vinkel | Bestemmer den endelige vinkel på bøjningen | Skal kompensere for tilbagespring |
| Værktøjsmateriale | Bestemmer værktøjets levetid og slidstyrke | Påvirker langsigtet præcision |
Ud over værktøjsdesignet er justeringen af værktøjet kritisk. Hvis stansen og matricen ikke er perfekt justeret, vil bøjningen blive skæv, og reglen kan vrides. Vores Basic Model Auto Bender bruger præcisionsstyr og en stiv ramme for at sikre, at værktøjet forbliver på linje under drift. Denne justering kontrolleres og vedligeholdes som en del af vores rutinemæssige vedligeholdelsesprocedurer.
Springback er fjenden af nøjagtig bøjning. Når en stållineal bøjes, gennemgår materialet både plastisk og elastisk deformation. Den plastiske deformation er permanent, men den elastiske deformation genvindes, når bøjningskraften fjernes. Denne genopretning får reglen til at springe tilbage, hvilket resulterer i en bøjningsvinkel, der er mindre end den vinkel, den blev bøjet til. Mængden af tilbagespring afhænger af reglens materialeegenskaber, dens tykkelse og bøjningsradius. Hvis tilbagespringet ikke kompenseres for, vil den endelige bøjningsvinkel være unøjagtig.
For at opnå nøjagtige bøjninger skal autobukkeren overbøje reglen for at kompensere for tilbagespring. Mængden af overbøjning bestemmes af en tilbagespringskompensationsalgoritme. Denne algoritme er baseret på reglens materialeegenskaber og bøjningsgeometrien. Algoritmen beregner den nødvendige overbøjningsvinkel og beordrer bøjningsaksen til at bevæge sig til denne vinkel. Når bøjningskraften udløses, springer reglen tilbage til den ønskede vinkel. Nøjagtigheden af kompensationsalgoritmen er afgørende for den samlede nøjagtighed af bøjningsfunktionen.
Hos Adewo Automation Equipment Co., ltd. bruger vores Basic Model Auto Bender en sofistikeret tilbagespringskompensationsalgoritme, der er baseret på omfattende test af forskellige stållinertyper. Algoritmen tager højde for reglens tykkelse, hårdhed og den ønskede bøjningsradius. Operatøren indtaster blot den ønskede bøjningsvinkel og radius, og maskinen beregner automatisk det nødvendige overbøjning. Følgende tabel giver et eksempel på tilbagespringskompensation for forskellige stållinealtykkelser.
| Regeltykkelse (mm) | Ønsket bøjningsvinkel | Overbøjningsvinkel (typisk) | Tilbagespringskompensation |
| 0,71 mm | 90° | 92,5° | 2,5° |
| 1,05 mm | 90° | 93,5° | 3,5° |
| 1,42 mm | 90° | 95,0° | 5,0° |
| 2,00 mm | 90° | 97,0° | 7,0° |
Tilbagespringskompensationsalgoritmen er en nøglefunktion i vores Basic Model Auto Bender. Det gør det muligt for maskinen at producere nøjagtige bøjninger uden behov for manuelle trial-and-error-justeringer. Dette forbedrer ikke kun nøjagtigheden, men øger også produktiviteten ved at reducere opsætningstid og materialespild.
At opnå nøjagtige bøjninger er én ting; at opretholde denne nøjagtighed over tid er en anden. Bøjningsfunktionen af en autobukker er underlagt slid, termisk drift og andre faktorer, der kan forringe dens ydeevne. For at sikre, at maskinen fortsætter med at producere nøjagtige bøjninger, er det vigtigt at have et program for verifikation og vedligeholdelse. Dette program bør omfatte regelmæssig kalibrering, inspektion af værktøjet og verifikation af maskinens nøjagtighed ved hjælp af testskæringer.
Verifikationsprocessen involverer typisk at bøje en testregel til et kendt mønster og derefter måle den resulterende form. Målene sammenlignes med de programmerede mål. Hvis afvigelserne overstiger den acceptable tolerance, justeres eller omkalibreres maskinen. Testmønsteret bør omfatte en række bøjningsvinkler og radier for at sikre, at maskinen er nøjagtig over hele sit område. Testen skal udføres med regelmæssige intervaller, såsom ved starten af hvert skift eller efter et værktøjsskift.
Hos Adewo Automation Equipment Co.,ltd. anbefaler vi følgende verifikations- og vedligeholdelsesplan for vores Basic Model Auto Bender:
Følgende tabel giver en oversigt over verifikations- og vedligeholdelsesopgaverne for bukkefunktionen.
| Opgave | Frekvens | Formål |
| Visuel inspektion af værktøj | Daglig | Registrer slid eller skade |
| Test bøjningsmønster | Ugentlig | Bekræft maskinens nøjagtighed |
| Smøring af bevægelige dele | Ugentlig | Reducer slid og sørg for jævn bevægelse |
| Eftersyn af servomotorer | Månedlig | Sørg for korrekt drift og detekter slid |
| Fuld kalibrering | Årligt | Gendan maskinen til fabriksspecifikationerne |
Ved at følge et struktureret verifikations- og vedligeholdelsesprogram kan brugere af vores Basic Model Auto Bender sikre, at deres maskine fortsætter med at producere nøjagtige bøjninger i mange år. Vores fabrik tilbyder omfattende træning og support for at hjælpe vores kunder med at implementere disse procedurer.
Spørgsmål 1: Hvad er den typiske bøjningsnøjagtighed for en Basic Model Auto Bender?
Svar: Den typiske bøjningsnøjagtighed for vores Basic Model Auto Bender er +/- 0,1 mm for bøjningsposition og +/- 0,5 grader for bøjningsvinkel. Dette niveau af nøjagtighed er velegnet til de fleste applikationer til fremstilling af stålliner. Til applikationer, der kræver endnu højere nøjagtighed, tilbyder vi avancerede modeller med indkodere med højere opløsning og mere sofistikerede kompensationsalgoritmer.
Spørgsmål 2: Kan autobukkeren bøje stållinealen med forskellige tykkelser?
Svar: Ja, Basic Model Auto Bender kan bøje stållineal med forskellige tykkelser. Maskinens styresystem omfatter en database med bøjningsparametre for forskellige linetyper og tykkelser. Operatøren vælger ganske enkelt linealtype og -tykkelse, og maskinen justerer automatisk bøjningsparametrene, inklusive tilbagespringskompensationen. Dette gør maskinen meget alsidig og nem at bruge.
Spørgsmål 3: Hvordan håndterer autobukkeren forskellige bøjningsradier?
Svar: Autobukkeren kan håndtere forskellige bøjningsradier ved at bruge forskellige værktøjssæt. Stangen og matricen ændres for at matche den ønskede bøjningsradius. Maskinens styresystem er programmeret med værktøjsgeometrien, så den automatisk justerer bøjningsparametrene for at opnå den korrekte radius. Værktøjsændringer er typisk hurtige og nemme, så operatøren kan skifte mellem forskellige radier med minimal nedetid.
Spørgsmål 4: Hvad er den maksimale bøjningsvinkel, som autobukkeren kan opnå?
Svar: Den maksimale bøjningsvinkel afhænger af værktøjet og maskinens design. For en standardopsætning kan maskinen opnå bøjninger op til 90 grader. Til specielle applikationer kan specialværktøj leveres til at opnå andre vinkler, herunder spidse og stumpe bøjninger. Vores fabrik hos Adewo Automation Equipment Co., Ltd. kan levere tilpasset værktøj til at opfylde specifikke krav.
Spørgsmål 5: Hvordan sikrer autobukkeren, at bøjningerne er i den rigtige position langs reglen?
Svar: Autobukkeren bruger en præcisionsfremføringsmekanisme til at føre ståltråden frem til den korrekte position for hver bøjning. Fremføringsmekanismen drives af en servomotor og styres af maskinens CNC-system. Fremføringspositionen er programmeret for hver bøjning, og servostyringen med lukket sløjfe sørger for, at linen placeres præcist. Maskinen bruger også et følesystem til at registrere linealens forkant og til at verificere fremføringspositionen.
Bøjningsfunktionen i en autobukker er et sofistikeret system, der kombinerer præcisionsmekanik, avanceret servostyring og intelligent software til at forme stållineal nøjagtigt. Nøjagtigheden af bøjningsfunktionen bestemmes af præcisionen af fremførings- og bøjningsakserne, værktøjets geometri, effektiviteten af tilbagespringskompensationsalgoritmen og strengheden af verifikations- og vedligeholdelsesprogrammet. Basic Model Auto Bender fra Adewo Automation Equipment Co.,ltd. er designet til at levere det højeste niveau af nøjagtighed og repeterbarhed, hvilket gør det muligt for stanseproducenter at producere stanser af høj kvalitet med tillid.
